Τύποι αμμοσυλλεκτών φυσικής καθίζησης:
Τύποι αμμοσυλλεκτών
Οριζόντιοι επιμήκεις
Κατακόρυφοι ή βαθείς
Κυκλικοί
Αεριζόμενοι
Υδροκυκλώνες
Πολλαπλών κεκκλιμένων σωλήνων
Λειτουργία
Με βαρύτητα
Με φυγόκεντρη δύναμη

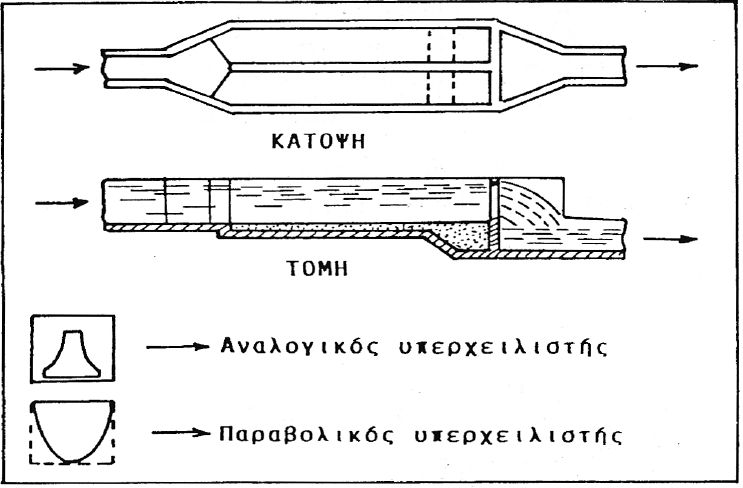

Επιμήκεις Οριζόντιοι Αμμοσυλλέκτες
Η άμμος κατακάθεται στον πυθμένα
Με κινητές γέφυρες εξοπλισμένες με ξέστρα η άμμος ωθείται προς τον θάλαμο συγκέντρωσης της άμμου

Απομακρύνεται
•Με ροή υπό πίεση (όταν η στάθμη στη δεξαμενή είναι χαμηλότερη από τον αμμοσυλλέκτη)
•Με αντλίες τύπου μαμούθ
Κατακόρυφοι αμμοσυλλέκτες
Κυλινδρική δεξαμενή με ένα ή περισσότερα εσωτερικά ομόκεντρα κυλινδρικά τοιχία (θαλάμους)

Άνω μέρος – στέψη υπερχειλιστή
Προσαγωγοί αύλακες – καθορίζουν το υψόμετρο της στέψης

Ροή: από κάτω προς τα πάνω
Συγκέντρωση άμμου: στον πυθμένα
Αφαίρεση άμμου: με άντληση
Αμμοσυλλέκτης κυκλικός
Σχήμα: κωνικό
Είσοδος λυμάτων: κατά τη διεύθυνση της εφαπτόμενης στην περιφέρεια

Η έκκεντρη εισαγωγή των λυμάτων προκαλεί δευτερεύοντες στροβιλισμούς

Κατακάθιση των φερτών
Βαρύτητα
Φυγοκέντρηση

Ανάδευση οργανικών ουσιών λόγω των εγκάρσιων στροβιλισμών, που δημιουργούν ανοδικό ρεύμα στο κέντρο της δεξαμενής

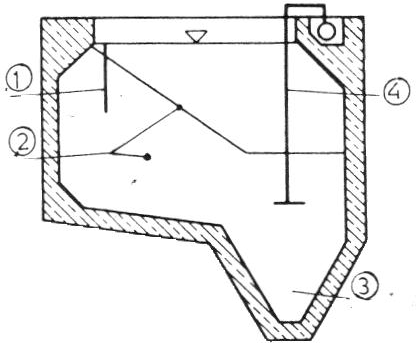

Αεριζόμενοι αμμοσυλλέκτες
1. Τοιχίο οδηγός
2. Εγκάρσιο διαχωριστικό τοιχίο
3. Χώρος συγκέντρωσης άμμου
4. Σωλήνες αερισμού

Η κατακάθιση των οργανικών ουσιών αποφεύγεται με την εμφύσηση φυσαλίδων αέρα
Μέση ταχύτητα ροής για την μέγιστη παροχή: 20cm/sec
Ταχύτητα ανάδευσης στην περιφέρεια της δεξαμενής: 30 cm/s

Η τοποθέτηση εγκάρσιων διαχωριστικών τοιχίων βελτιώνει την απόδοση τους, γιατί εμποδίζεται η δημιουργία δευτερευόντων ρευμάτων κατά μήκος.

Απομάκρυνση της άμμου: μηχανικά, με αντλία τύπου μαμούθ ανηρτημένη σε κινούμενη γέφυρα

Υπάρχει δυνατότητα διαχωρισμού των επιπλεουσών ουσιών, οι οποίες
–Συγκεντρώνονται σε έναν χώρο μεταξύ της ελεύθερης επιφάνειας και ειδικών κατακόρυφων διαχωριστικών τοιχίων, και
–Απομακρύνονται με αντλίες ή επιφανειακά ξέστρα, που αναρτώνται στις κινητές γέφυρες

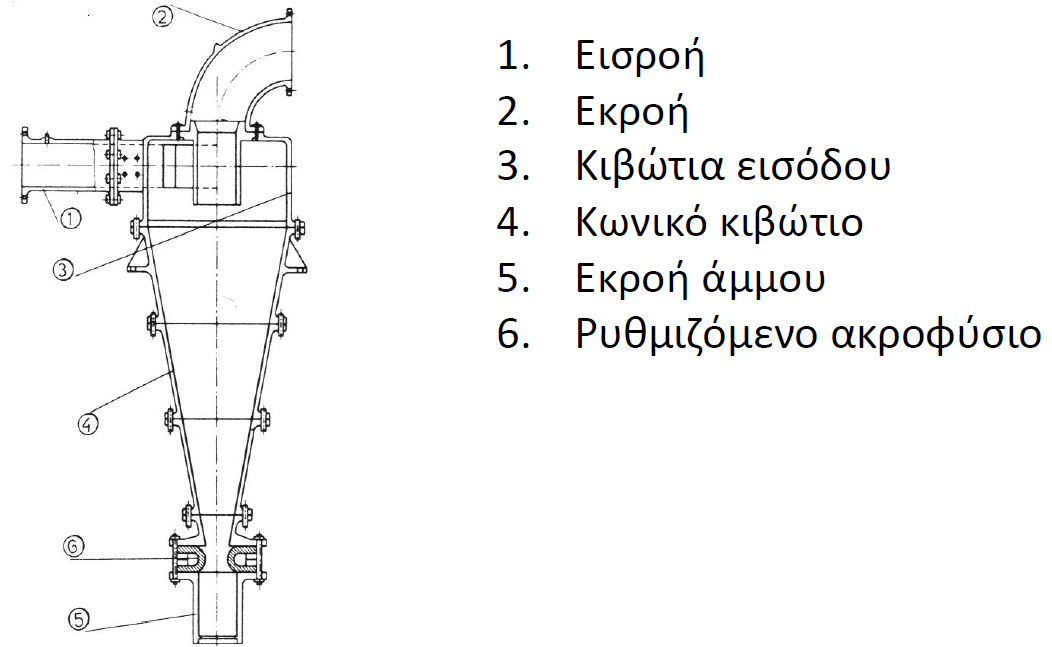

Υδροκυκλώνες
Η μέθοδος του υδροκυκλωνισμού με την οποία απομακρύνονται μεγέθη μέχρι ακόμα και 10 μm. Χρησιμοποιεί ειδική κωνική κατασκευή τον υδροκυκλώνα (hydrocyclone) και ως μέθοδος αποτελεί μια ξεχωριστή ιδιαίτερη κατηγορία. Η αρχή λειτουργίας της συνίσταται στη δημιουργία μεγάλης ταχύτητας κίνησης νερού σε κυκλική τροχιά μέσα σε ένα κώνο. Τα στερεά στο επιταχυνόμενο νερό, λόγω της φυγοκέντρου ωθούνται στα τοιχώματα του κώνου όπου η ταχύτητα είναι μικρότερη και τα στερεά καθιζάνουν στον βυθό του κώνου ενώ το καθαρό νερό εξέρχεται από την κορυφή.
Πρόκειται για μια βεβιασμένη καθίζηση πολύ αποτελεσματική που όμως απαιτεί βεβιασμένη και έντονη παροχή νερού στον υδροκυκλώνα με ξεχωριστή αντλία.
Αυτό είναι και το μειονέκτημα αυτής της μεθόδου, δηλαδή η κατανάλωση ενέργειας για τη συνεχή λειτουργία της αντλίας. Τα συλλεγόμενα στερεά στον πυθμένα απομακρύνονται είτε κατά διαστήματα είτε ακόμα και συνεχώς με ελάχιστη απώλεια νερού (είναι πολύ συμπυκνωμένα).
Πρόκειται για ειδικό διαχωριστή άμμου που χρησιμοποιείται κυρίως στις βιομηχανίες

•Στις ΕΕΛ χρησιμοποιείται:
–Για μικρές παροχές λυμάτων
–Για τον καθαρισμό της άμμου από τις οργανικές ουσίες

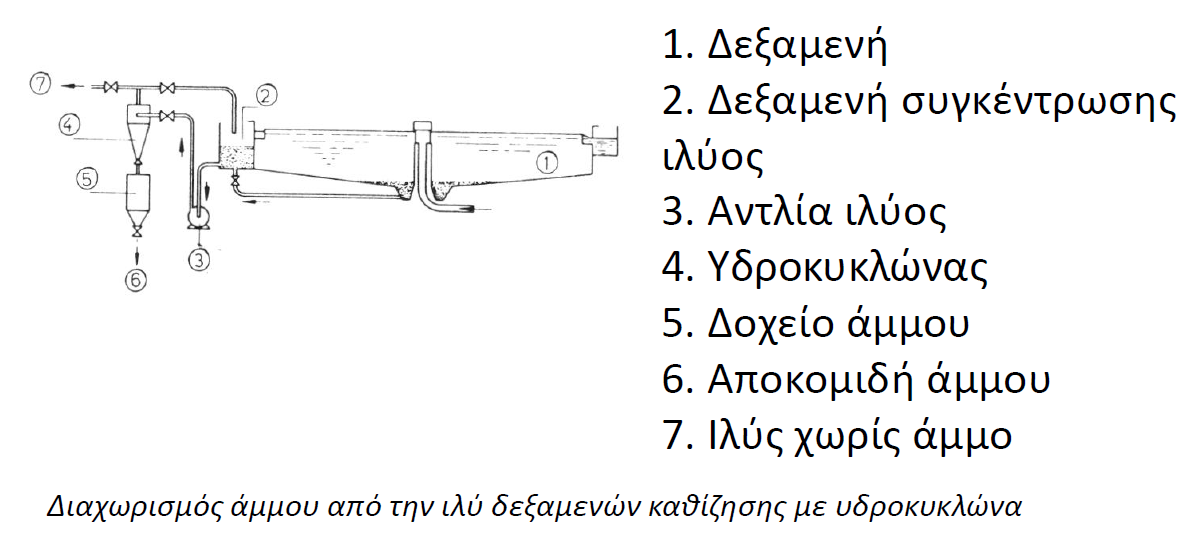

–Για τον διαχωρισμό της άμμου από την ιλύ των δεξαμενών καθίζησης, όταν η ΕΕΛ δεν διαθέτει αμμοσυλλέκτη

•Η λειτουργία τους βασίζεται στη φυγόκεντρη δύναμη.

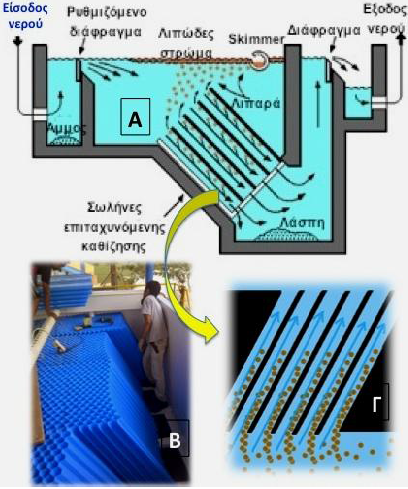

Δεξαμενή επιταχυνόμενης καθίζησης μέσω πολλαπλών κεκκλιμένων σωλήνων (tube-settler)
Τα μεγαλύτερα μεγέθη των αιωρούμενων στερεών με διάμετρο άνω των 100 μm (0,1 mm), θεωρούνται καθιζήσιμα, δηλαδή σωματίδια ειδικής βαρύτητας περί το 1,19 που θα καθιζάνουν στο βυθό εφόσον η ταχύτητα του νερού μειωθεί καταλλήλως. Η καθίζηση επιτυγχάνεται σε δεξαμενές καθίζησης όπου η ροή του νερού έχει μειωθεί πολύ με αποτέλεσμα την συγκέντρωση αυτών των σωματιδίων σε στρώσεις στον πυθμένα. Μόνο εφόσον η ταχύτητα του νερού μειωθεί αρκετά και το νερό παραμείνει αρκετή ώρα (retention time περί τα 15-60 min) στη δεξαμενή καθίζησης, θα επέλθει καθίζηση.
Αυτή η προϋπόθεση που δεν είναι κάτι πάντοτε εφικτό, ικανοποιείται είτε με μεγάλο όγκο δεξαμενής καθίζησης, είτε με τοποθέτηση κυλίνδρων (tube settlers) σε μια σχετικά μικρότερη δεξαμενή  μέσα από τους οποίους περνά το νερό χωρίς την ανάγκη να μειώνεται η ταχύτητά του και λόγω φυσικών δυνάμεων επιταχύνεται η καθίζηση μέσα στιν καθένα από αυτούς (δεξαμενή επιταχυνόμενης καθίζησης). Ολα τα στερεά που καθιζάνουν από όλους τους σωλήνες (που καταλαμβάνουν κεκκλιμένως τοποθετημένοι τη στήλη του νερού) συγκεντρώνονται στον πυθμένα. Κατόπιν ακολουθεί η συλλογή και διάθεσή τους (μαζί και μια ποσότητα νερού) στον κατάλληλο αποδέκτη.
Η καθίζηση είναι μια απλή και φθηνή λύση για απομάκρυνση των στερεών αλλά, δυστυχώς, όχι η απόλυτη λύση. Μόνο στερεά με διάμετρο άνω των 100 μm μπορούν να καθιζάνουν σε λογικό βαθμό και διαθέσιμο χρόνο ηρεμίας του νερού. Τα μικρότερης διαμέτρου σωματίδια θα παραμείνουν στο νερό. Συνεπώς η καθίζηση μπορεί να χρησιμοποιηθεί μόνο ως μια πρωταρχική επεξεργασία απομάκρυνσης στερεών ρυπαντών και όχι ως το μόνο μέσο απαλλαγής από αυτά.
